Artec Metrology Kit
Sistem optic de măsurare coordonată 3D cu precizie de până la 2 μm
O soluție profesională de fotogrammetrie, cu precizie de nivel metrologic și acuratețe volumetrică ridicată, destinată aplicațiilor industriale precum inspecția, reverse engineering și măsurători de înaltă precizie.
Descriere generală
Artec Metrology Kit este un sistem optic de măsurare coordonată 3D pentru aplicații industriale de mare precizie – precum analiza deformărilor, testare și inspecție.
Sistemul este suficient de flexibil pentru a fi integrat în fluxurile de lucru existente, oferind rezultate excelente atât în atelier, cât și în teren. Este compatibil cu software-uri de top precum Geomagic Control X și PolyWorks.
Poate funcționa:
ca soluție independentă de măsurare optică
sau ca sistem de referință pentru creșterea acurateței scanării 3D pe distanțe mari
Prin pluginul dedicat, întregul flux de lucru (scanare 3D + fotogrammetrie) este integrat direct în Artec Studio.
Precizie ridicată pentru rezultate sigure
Permite obținerea unor seturi de date mult mai precise și realizarea inspecțiilor în aplicații unde repetabilitatea este esențială.
Referențiere pentru scanare 3D
Combinat cu Artec Leo:
acuratețe volumetrică de până la 15 μm/m
până la 3× mai precis pe 1 m
până la 14× mai precis pe 15 m

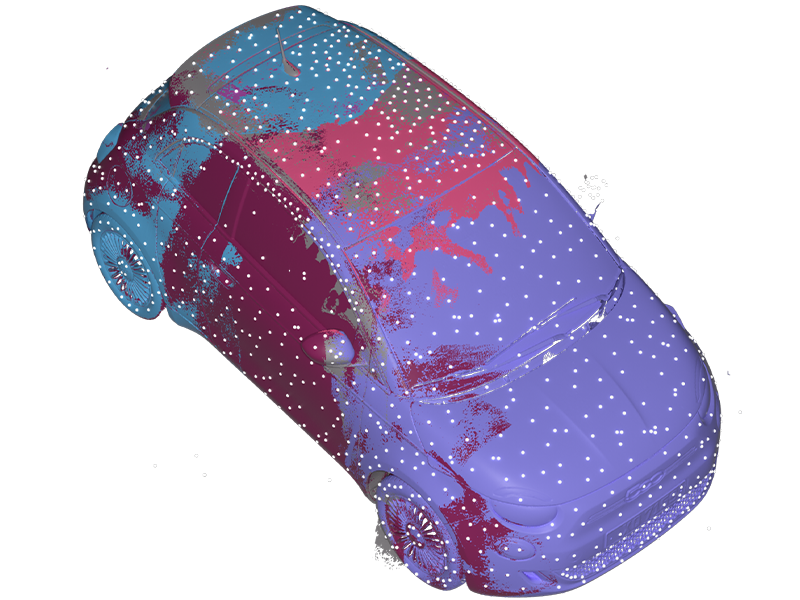

Permite combinarea datelor fotogrammetrice cu scanări 3D pentru rezultate de înaltă rezoluție și precizie.
Aplicații industriale
Offshore & maritime
Inspecții flange în Marea Nordului și Marea Baltică
Transport facil (inclusiv cu elicopterul)
Măsurători complete realizate în ~1 oră
Industria auto
Control calitate poziționare suduri pe linia de producție
Optimizarea programării roboților
Cercetare & dezvoltare
Poziționarea senzorilor pentru vehicule autonome
Aerospațial
Analiza deformării antenelor satelitare
Aplicații în astronomie, apărare și spațiu
Versiuni disponibile
Versiune Professional
Cameră: 30,3 MP
Acuratețe punct (RMS): până la 0,002 mm + 0,005 mm/m
Acuratețe măsurare lungime: până la 0,015 mm + 0,015 mm/m
Plugin Metrology Kit pentru Artec Studio
Setări cameră ajustabile
Accesorii extinse (bare de scalare, referințe pentru piese mari)
Versiune Entry
Cameră: 20 MP
Acuratețe punct (RMS): până la 0,004 mm + 0,006 mm/m
Acuratețe măsurare lungime: până la 0,025 mm + 0,025 mm/m
Plugin Metrology Kit pentru Artec Studio
Setări cameră ajustabile
Set de bază accesorii (ținte și bare de scalare)
Specificații
| Parametru | Professional | Entry |
|---|---|---|
| Acuratețe măsurare lungime (MPE) | 0,015 mm + 0,015 mm × Ldiagonal [m] | 0,025 mm + 0,025 mm × Ldiagonal [m] |
| Acuratețe punct (RMS) | 0,002 mm + 0,005 mm/m | 0,004 mm + 0,006 mm/m |
| Acuratețe punct (3 sigma) | 0,003 mm + 0,007 mm/m | 0,005 mm + 0,009 mm/m |
| Acuratețe volumetrică combinată cu scanere 3D | ||
| Scanner | Professional | Entry |
| Artec Leo / Artec Eva | 0,115 mm + 0,015 mm/m | 0,125 mm + 0,025 mm/m |
| Artec Space Spider | 0,065 mm + 0,015 mm/m | 0,075 mm + 0,025 mm/m |
| Cameră | ||
| Parametru | Professional | Entry |
| Unitate senzor | Canon EOS R | Canon EOS 6D |
| Obiectiv | 28 mm AICON wide-angle metric | 28 mm AICON wide-angle metric |
| Rezoluție cameră | 30,3 MP (6720 × 4480) | 20,2 MP (5472 × 3648) |
| Câmp vizual (FoV) | 65 × 46° | 65 × 46° |
| Iluminare | Blitz lumină albă | Blitz lumină albă |
| Viteză captură | până la 8 imagini/sec | până la 4 imagini/sec |
| Vizor | Dioptrie reglabilă | Dioptrie reglabilă |
| Transfer wireless | Opțional | Nu este suportat |
| Alimentare | Baterie Li-ion | Baterie Li-ion |
| Dimensiuni și transport | ||
| Parametru | Professional | Entry |
| Dimensiuni sistem | 215 × 120 × 140 mm | 245 × 110 × 150 mm |
| Dimensiuni cutie transport | 520 × 430 × 250 mm | 870 × 230 × 170 mm |
| Greutate senzor | 1,7 kg | 1,4 kg |
| Greutate totală (cu sistem) | ~12 kg | ~7,7 kg |
| Depozitare | Cutie robustă cu trolley | Cutie robustă |
| Alte specificații | ||
| Parametru | Professional | Entry |
| Temperatură operare | +5°C – +45°C | +5°C – +45°C |
| Conformitate | CE, RoHS | CE, RoHS |
| Calibrare și certificare | ||
| Parametru | Professional | Entry |
| Certificare DAkkS | Sistem complet (inclusiv bare de scalare și senzor) | Sistem complet (inclusiv bare de scalare și senzor) |
| Accesorii calibrate | Bare: 1 × 1430 mm, 1 × 830 mm | Cruce de scalare calibrată 800 mm |
| Standard VDI/VDE 2634 | Sistem certificat (pagina 1) | Opțional certificat |
