Cum contribuie tehnologia de scanare 3D de înaltă precizie la progresul în fabricarea și inspectarea matrițelor pentru industria navală

Află cum FreeScan Trak Nova de la SHINING 3D îmbunătățește procesul de fabricare și inspecție a matrițelor navale, permițând scanare 3D de înaltă precizie, inginerie inversă și validare a pieselor pe bază de CAD pentru industria construcției de ambarcațiuni.

Introducere

La SHINING 3D, ne angajăm să oferim soluții de scanare 3D care creează puntea dintre măiestria fizică și precizia digitală. Atunci când compania NuWave Composites a integrat FreeScan Trak Nova în fluxul său de lucru, a redefinit standardele de precizie în fabricarea matrițelor pentru bărci. Aceasta este povestea lor.



NuWave Composites este o companie de inginerie și producție cu servicii complete, specializată în proiectarea și fabricarea de scule compozite avansate. Cu sediul în Statele Unite, oferă soluții integrate cap-coadă, cu un accent puternic pe sectorul naval. De la scanare 3D și inginerie inversă la prelucrare CNC, dezvoltarea de modele, fabricarea matrițelor și realizarea pieselor compozite, compania furnizează un flux de lucru complet integrat vertical, care asigură precizie și performanță în fiecare etapă a procesului.

Producția digitală a matrițelor navale

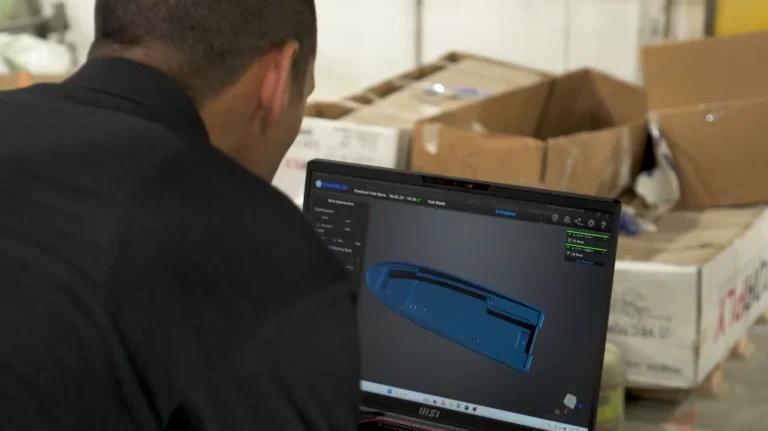

Atunci când sunt disponibile fișiere 3D, NuWave Composites utilizează mașini CNC pentru prelucrare, trecând apoi la etapa de fabricare a matriței. Totuși, așa cum explică Reid Richardson, co-proprietar al companiei, echipa se confruntă frecvent cu ambarcațiuni și componente navale care nu dispun de documentație digitală. Multe dintre produsele vechi ale clienților nu au date 3D, așadar integrarea FreeScan Trak Nova de la SHINING 3D a fost un progres major. Cu ajutorul acestui sistem, NuWave Composites poate scana direct aceste piese fizice, generând modele precise ale suprafețelor care stau la baza procesului de inginerie inversă, modelare CAD și documentare completă, inclusiv pentru truse de fibră de sticlă și material de bază.

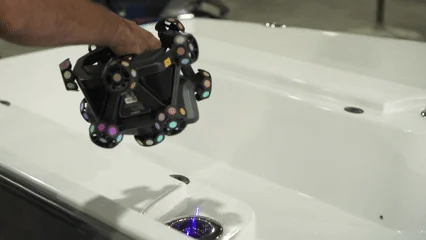

Ceea ce diferențiază cu adevărat FreeScan Trak Nova pentru NuWave Composites este capacitatea sa de a scana suprafețe mari și curbe, cum sunt carenele sau matrițele punților de bărci. Scanerele portabile tradiționale întâmpină dificultăți în menținerea preciziei și stabilității în cazul unor astfel de piese de mari dimensiuni. Însă, datorită sistemului de urmărire FreeScan Trak Nova, echipa poate scana obiecte de dimensiuni mari continuu și cu acuratețe, fără a utiliza markere.

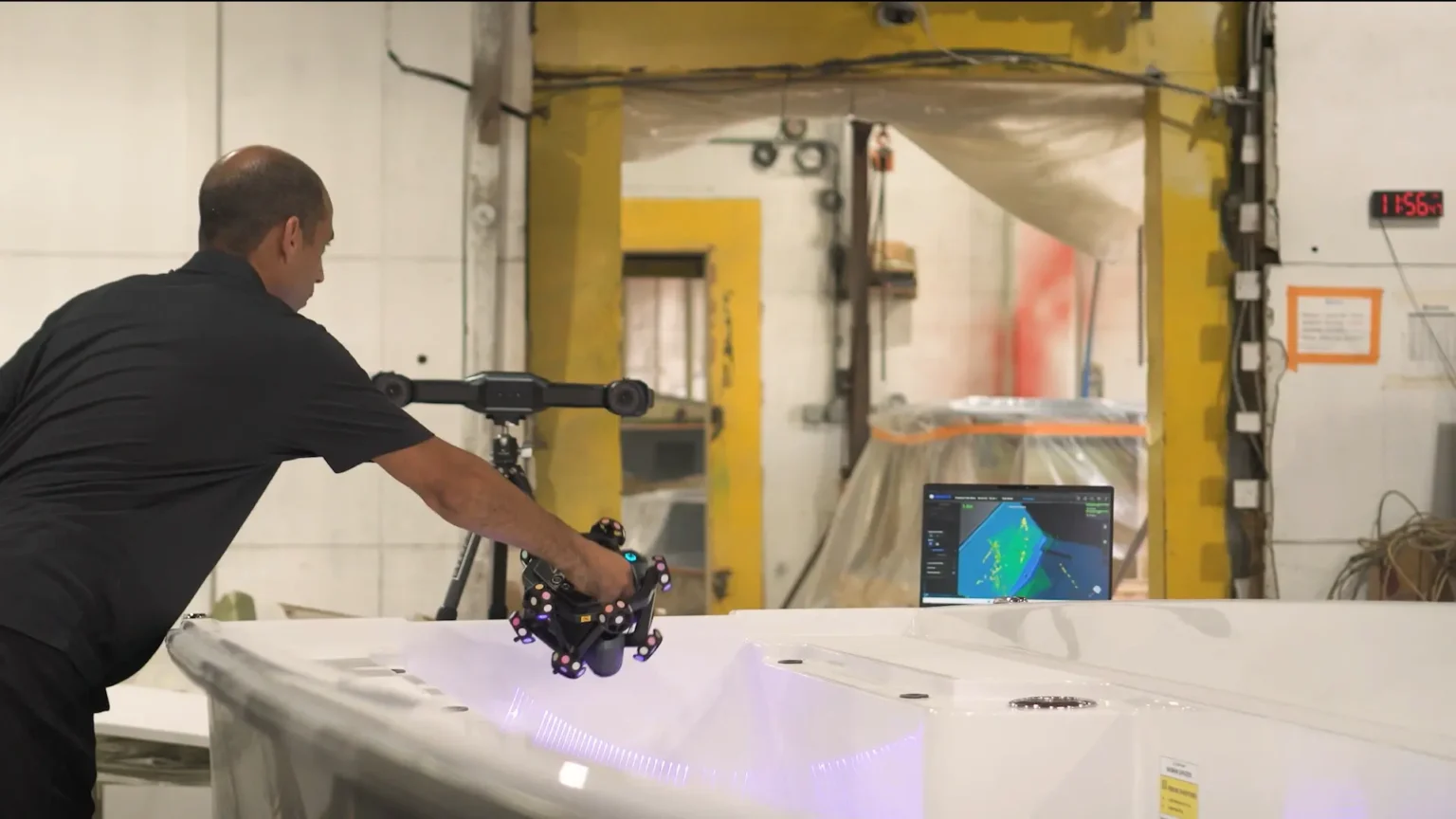

Sistemul este wireless, ceea ce oferă o flexibilitate esențială — permite scanarea pieselor de dimensiuni mari sau a componentelor vechi direct pe podeaua atelierului și începerea modelării CAD imediat. În plus, FreeScan Trak Nova este echipat cu tehnologia patentată de fotogrammetrie video (VPG) de la SHINING 3D, care garantează precizia volumetrică constantă.



Pentru NuWave Composites, nu este vorba doar de viteză, ci de capacitatea de a captura date curate și utilizabile de la piese navale reale, fără a întrerupe fluxul de lucru.

Inspecția 3D a matrițelor navale

Una dintre cele mai valoroase aplicații ale sistemului FreeScan Trak Nova este integrarea sa cu software-ul de inspecție pentru verificarea matrițelor. Folosind PolyWorks Inspector, echipa poate valida dacă modelele CNC executate corespund modelelor CAD inițiale, înainte de turnarea matriței — evitând astfel erori costisitoare în etapele ulterioare. După producție, piesele finale pot fi, de asemenea, scanate și comparate cu modelul CAD pentru a verifica dacă respectă specificațiile de proiectare.



De exemplu, într-un proiect recent ce a implicat o barcă de 16 picioare, NuWave Composites a folosit FreeScan Trak Nova împreună cu PolyWorks Inspector pentru a realiza o analiză dimensională completă a piesei finale comparativ cu modelul CAD al matriței.

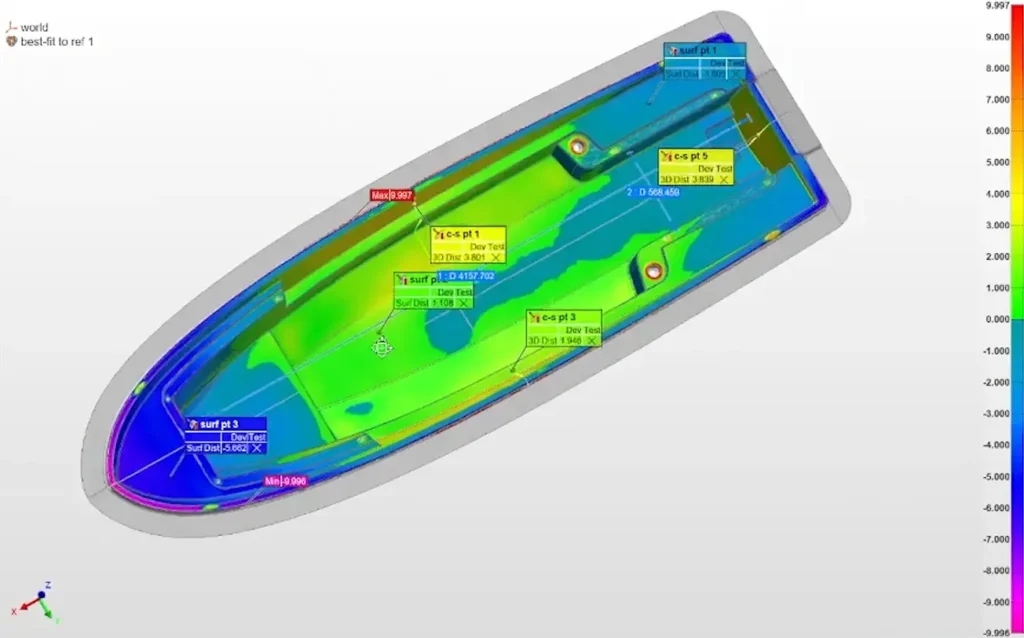

Procesul a început cu o scanare 3D de înaltă precizie a bărcii, folosind FreeScan Trak Nova. Rețeaua de puncte scanate a fost aliniată cu modelul CAD al matriței printr-o potrivire de bază. Echipa a generat o hartă color detaliată pentru a vizualiza deviațiile dintre piesa fizică și referința digitală. Pentru o validare suplimentară a preciziei dimensionale, au fost efectuate măsurători exacte între planuri de referință și pe secțiuni transversale critice. S-a realizat și o analiză GD&T (dimensionare geometrică și toleranțare) pentru a evalua planeitatea și paralelismul suprafețelor-cheie. Inspecția s-a încheiat cu generarea unui raport complet, exportabil — incluzând vizualizări, date despre deviații și rezumate statistice.

„Faptul că am introdus acest scanner 3D în procesul nostru este extraordinar. Cred că devine cu adevărat un standard în industrie, pentru că elimină complet presupunerile din proces. Trebuie să-l ai! — Reid Richardson, co-proprietar, NuWave Composites

Integrarea sistemului FreeScan Trak Nova de la SHINING 3D în procesele de fabricare și inspecție a matrițelor navale înseamnă un salt semnificativ în ceea ce privește calitatea, precizia și eficiența. Așa cum demonstrează exemplul NuWave Composites, scanarea 3D permite producătorilor din industria navală să își digitalizeze procesele și să obțină rezultate de înaltă calitate — de la modelul inițial până la piesa finală.



Ești interesat să integrezi tehnologia de scanare 3D în fluxul tău de lucru naval?



Contactează-ne astăzi și află cum FreeScan Trak Nova îți poate eficientiza procesul de fabricare a matrițelor, inginerie inversă și inspecție!
