Digitalizarea castelului istoric Odawara din Japonia cu Artec Jet, Ray II și Leo

Provocare: Capturarea unui sit de patrimoniu de mari dimensiuni, inclusiv toate detaliile – de la curți și clădiri până la podul mobil și niturile individuale ale porților castelului.

Soluție: Artec Jet, Artec Ray II, Artec Leo, Artec Twins

Rezultat: Un singur nor de puncte interconectat, care acoperă întregul complex. Cea mai mare parte a sitului a fost scanată cu Artec Jet, iar zonele de interes au fost capturate la o precizie mai mare cu Artec Ray II și Artec Leo. Setul de date rezultat, cu densitate ridicată, poate fi explorat în 3D, fiind ideal atât pentru tururi virtuale de muzeu, cât și pentru monitorizarea continuă a stării castelului Odawara, contribuind la conservarea uneia dintre cele mai importante construcții istorice ale Japoniei.

De ce Artec 3D?

Datorită mobilității ridicate, Artec Jet poate fi montat pe un rucsac și utilizat prin simpla deplasare a operatorului prin mediul de scanat. Scene întregi pot fi capturate de la nivelul solului în doar câteva minute, inclusiv structuri înalte aflate la o distanță de până la 300 de metri. Pentru aplicații care necesită o precizie superioară – precum monitorizarea pe termen lung, evaluarea degradărilor sau restaurarea – Artec Ray II și Artec Leo oferă nivelul de detaliu necesar.

Castelul Odawara – o poartă către trecutul Japoniei

Castelul Odawara a fost construit în urmă cu peste 500 de ani, primele fortificații fiind ridicate în perioada Kamakura, epocă asociată cu apariția samurailor și a primului shogun al Japoniei.



Amplasat pe o colină și înconjurat de un șanț de apărare, castelul dispunea de fortificații puternice și a fost disputat timp de generații. Între 1561 și 1590 au avut loc trei asedii importante, iar de-a lungul secolului următor construcția a fost modificată de mai mulți conducători, fiecare lăsându-și amprenta asupra complexului.

Conservarea acestui patrimoniu nu a fost întotdeauna ușoară. Între 1703 și 1853, mai multe cutremure au afectat grav structura, iar în timpul guvernului Meiji, la sfârșitul secolului al XIX-lea, s-a ordonat demolarea construcțiilor feudale, ceea ce a dus la distrugerea unei mari părți a complexului.



În 1938, ceea ce mai rămăsese din castel a fost declarat monument istoric și a început un proces lent de reconstrucție. Cu toate acestea, situl a rămas o structură fragilă, care necesită lucrări continue de conservare. Din acest motiv, echipa de suport Artec 3D, aflată în Japonia într-o misiune comercială, a decis să digitalizeze întregul ansamblu folosind Artec Jet, Artec Ray II și Artec Leo.

Capturarea unui întreg castel în doar câteva minute

Ajunși la fața locului, inginerii au înțeles imediat amploarea provocării. Considerat odinioară una dintre cele mai mari fortificații ale Japoniei medievale, castelul are un perimetru exterior de aproximativ nouă kilometri. În plus, fiind un obiectiv turistic național, acesta rămânea deschis vizitatorilor pe durata operațiunilor.



În aceste condiții, viteza și discreția erau esențiale. Situl putea fi scanat și cu Artec Ray II montat pe trepied, prin repoziționarea echipamentului în diferite puncte. Totuși, procesul ar fi fost foarte consumator de timp, mai ales că pentru eliminarea obiectelor aflate în mișcare ar fi fost necesare scanări suplimentare. Utilizarea Artec Jet a oferit o abordare mult mai eficientă.

Montarea echipamentului pe un rucsac a permis scanarea întregului complex prin simpla deplasare a operatorului, aproape ca un turist obișnuit. Aplicația de control de la distanță a oferit feedback în timp real privind progresul capturii, asigurând că niciun detaliu nu este omis. Comparativ cu scanerele cu rază scurtă de acțiune, economia de timp a fost considerabilă.



„Artec Jet funcționează prin scanare liniară. Dacă parcurgi un traseu în două minute, scanarea va dura tot două minute, indiferent de complexitatea scenei”, explică expertul Artec 3D Keynan Tenenboim. „În timpul necesar lui Leo pentru a captura două-trei ziduri, Ray II putea scana o clădire întreagă, iar Jet digitaliza întregul castel. Ray II și Leo au completat perfect procesul în zonele greu accesibile și pentru captarea detaliilor suplimentare ale zidurilor, porților și curților.”

Combinația ideală: Artec Jet, Ray II și Leo

Elementele naturale precum copacii, cursurile de apă și spațiile deschise oferă context valoros, fără a necesita o precizie extremă. Artec Jet s-a dovedit ideal pentru captarea acestor zone, generând un nor de puncte continuu și conectând elementele principale ale sitului: zidurile istorice, acoperișurile ornamentale și curțile castelului.



Datorită razei sale de acțiune de până la 300 de metri, nu au fost necesare scări sau schele. Structurile interioare au fost capturate de la nivelul solului, fără a atrage atenția vizitatorilor. Spre deosebire de Ray II, care funcționează din poziții fixe, Jet poate fi manevrat în zone dificil accesibile. Deși ambele sisteme oferă o precizie mai redusă decât Artec Leo, combinarea seturilor de date permite obținerea unor rezultate optime.

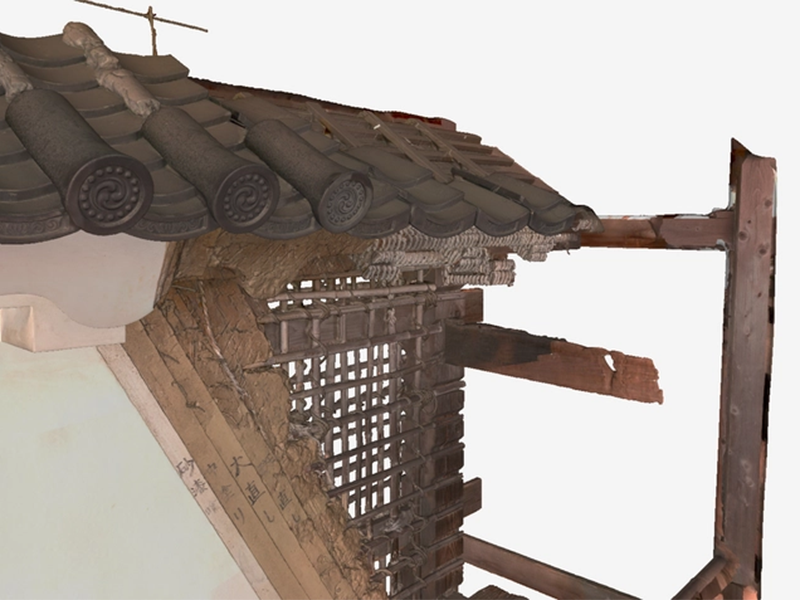

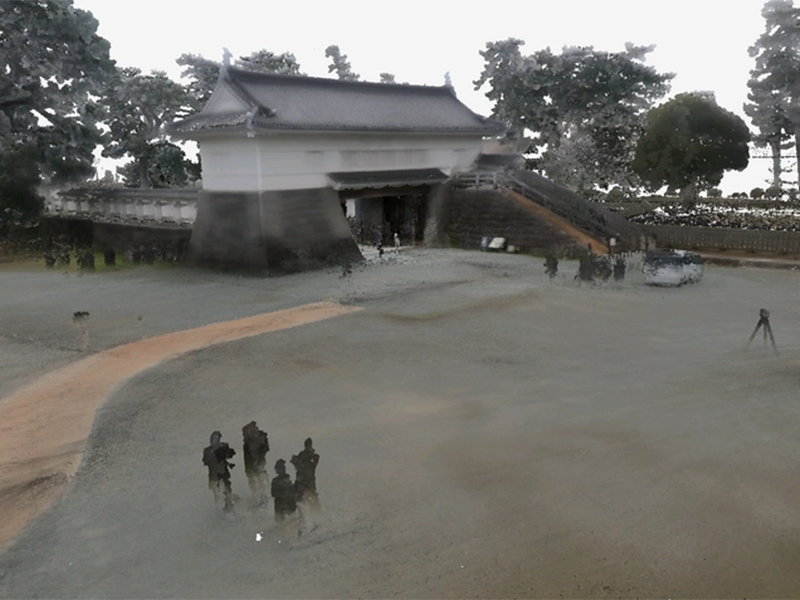

În cadrul proiectului, Artec Ray II a fost utilizat pentru scanarea curții interioare și a porții principale, în timp ce Artec Leo a fost folosit pentru captarea detaliilor fine și a spațiilor înguste din zona intrării. Scanarea 3D portabilă a fost ideală și pentru digitizarea unui zid medieval aflat în apropiere. Modelele rezultate au surprins într-o singură captură detalii precum modelele țiglelor, inscripțiile și structura internă a zidului.

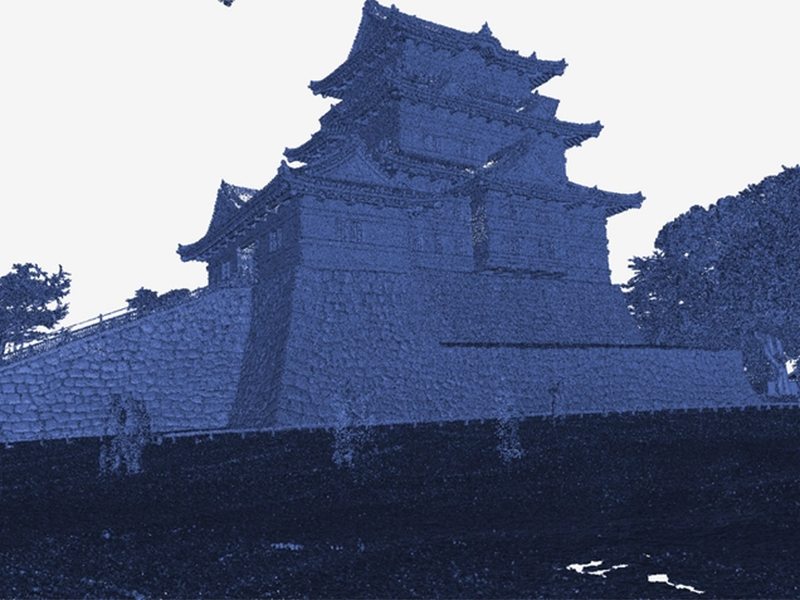

„Acesta a fost proiectul perfect pentru a demonstra avantajele tuturor celor trei scanere”, adaugă Tenenboim. „Castelul principal nu era o aplicație potrivită pentru Leo și nici Ray II nu era soluția ideală, deoarece nu exista un punct de observație care să permită captarea fațadei de la 100 de metri. Datorită razei mari de acțiune a lui Jet, am putut scana de la nivelul solului. Desigur, captarea acoperișului putea fi îmbunătățită prin montarea lui Jet pe o dronă, însă acest lucru ar fi necesitat pregătiri suplimentare.”

Conservarea patrimoniului cu aplicații practice

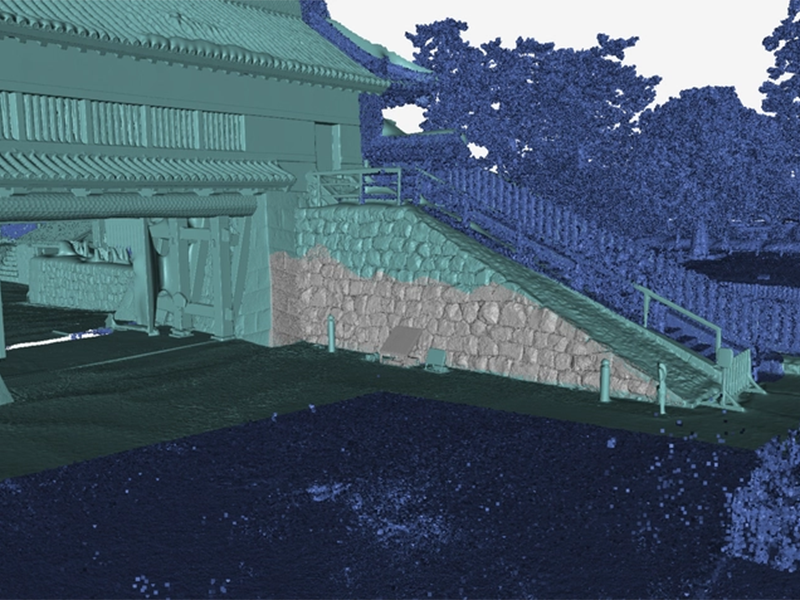

După finalizarea scanărilor, datele au fost transferate prin cloud către sediul Artec din Luxemburg pentru procesare în Artec Twins. Conceput special pentru gestionarea seturilor mari de date, software-ul permite combinarea scanărilor provenite de la Artec Jet, Ray II și Leo într-un singur nor de puncte sau într-o plasă 3D care poate fi măsurată și exportată către platforme CAD și BIM, inclusiv Autodesk Revit.

Modelul rezultat poate fi utilizat pentru realizarea unor tururi virtuale interactive, oferind vizitatorilor posibilitatea de a explora castelul Odawara în format digital. De asemenea, scanările periodice permit monitorizarea evoluției structurii în timp. De exemplu, dacă un acoperiș tradițional începe să se deformeze, problemele pot fi identificate rapid și remediate înainte de apariția unor degradări majore.



Disponibil în șapte moduri de utilizare – manual, pe rucsac, pe tijă, în cușcă de protecție, pe robot, pe vehicul sau pe dronă – Artec Jet se adaptează aproape oricărui mediu și poate înlocui fluxurile de lucru complexe care necesită mai multe echipamente. Scanarea castelului Odawara reprezintă doar începutul; numeroase alte situri istorice așteaptă să fie explorate și conservate digital.
