Fabricația aditivă aerospațială pe orbită: ingineria unui satelit imprimat 3D pentru zbor

Timp de decenii, producția aerospațială a fost definită de aluminiu, titan și timpi lungi de realizare. Componentele structurale erau prelucrate, fixate, inspectate și asamblate prin procese care puneau certitudinea înaintea vitezei.



Dar ce se întâmplă atunci când fabricația aditivă nu mai este folosită doar pentru prototipuri, ci ajunge efectiv pe orbită?

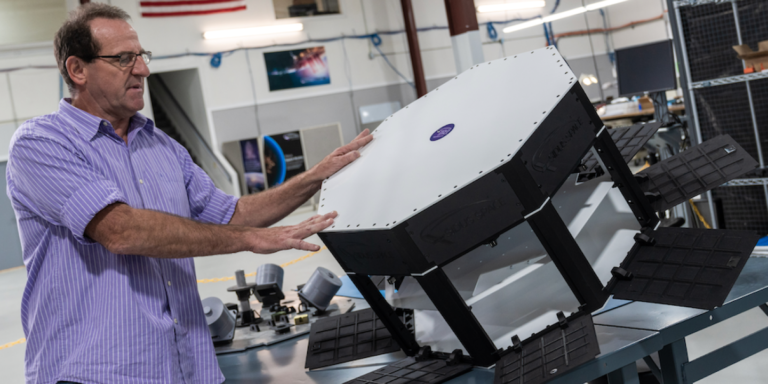

Exact acest lucru s-a întâmplat atunci când fostul cercetător NASA Tony Boschi și echipa de la Sidus Space au început să dezvolte LizzieSat, un satelit parțial imprimat 3D, conceput pentru a fi lansat în cadrul misiunii SpaceX Transporter-9.



Ceea ce au demonstrat pe parcurs este un lucru la care fiecare lider din inginerie ar trebui să fie atent:



Fabricația aditivă aerospațială nu mai este experimentală. Este deja operațională.

Constrângerea inginerească: 100 de kilograme, niciun gram în plus

LizzieSat a fost proiectat sub o limită strictă de masă: întregul satelit trebuia să cântărească mai puțin de 100 de kilograme.



Pentru inginerii aerospațiali, această valoare definește imediat problema.



Bateriile adaugă masă.



Calculatoarele de zbor adaugă masă.



Sistemele de sarcină utilă adaugă masă.



Sistemele de alimentare adaugă masă.



Structura este adesea locul unde pot fi obținute reduceri de greutate, dar aceasta trebuie totodată să reziste la:

  • încărcări de lansare de până la 5G

  • expunere la radiație solară

  • variații termice care pot ajunge la aproximativ 300°F (200°C)

  • ani de funcționare pe orbită

În timpul lansării, efectele gravitației se multiplică.



O componentă internă de cinci livre ajunge să cântărească efectiv 25 de livre la 5G. O structură de 100 de livre este supusă unei forțe de aproximativ 500 de livre.



Numai acest scenariu de încărcare elimină deja multe materiale din discuție.



Echipa Sidus nu urmărea să construiască o navă spațială dedicată unei singure misiuni. Ei au imaginat o platformă flexibilă de tip „satellite bus”, capabilă să suporte mai mulți clienți, industrii și tipuri de misiuni.



În loc să lanseze zeci de sateliți specializați, LizzieSat ar putea fi adaptat pentru diferite sarcini utile.



Această flexibilitate necesita un sistem structural care să fie:

  • ușor

  • rezistent

  • rapid de iterat

  • fabricat cu precizie



Prelucrarea tradițională nu putea oferi aceste lucruri suficient de rapid.

De ce fabricația aditivă aerospațială schimbă regulile jocului

În producția convențională din aluminiu, modificările de design introduc fricțiuni în proces. Reviziile de inginerie trebuie aprobate. Piesele trebuie prelucrate din nou. Asamblarea trebuie uneori refăcută. Termenele se lungesc.



Boschi avea însă un alt obiectiv: proiectare la viteza inovației.

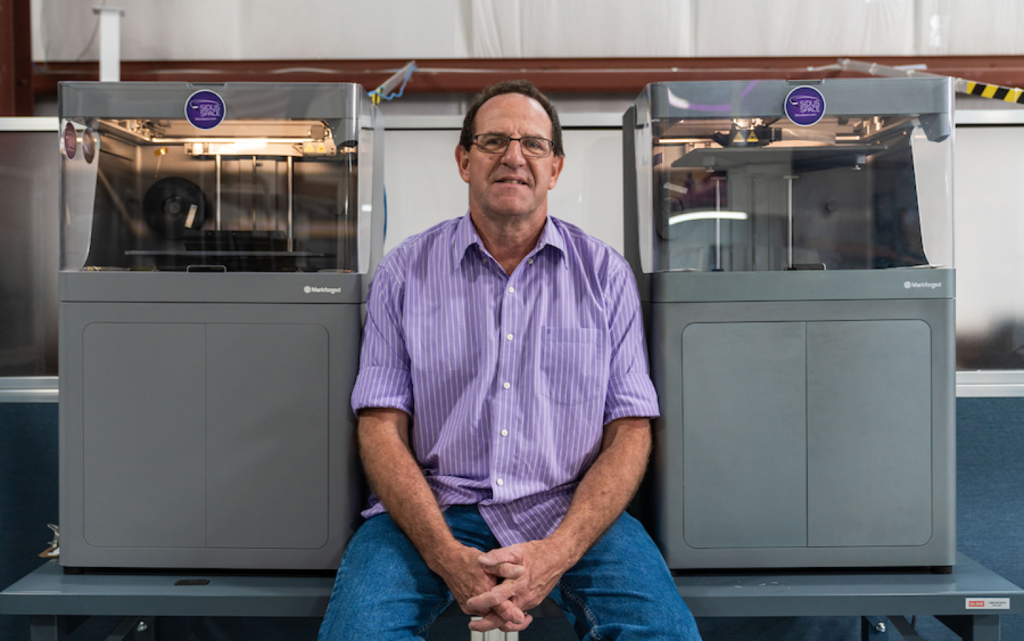

Folosind Markforged X7, echipa Sidus a început să producă componente structurale întărite cu fibră de carbon continuă. Nu era vorba despre prototipuri cosmetice, ci despre componente structurale reale.



Armarea cu fibră de carbon continuă oferă o rezistență comparabilă cu aluminiul, reducând semnificativ greutatea. Mai important, geometria nu mai este limitată de constrângerile fabricației subtractive.



Dacă designul se modifica, implementarea schimbării nu dura săptămâni.



Dura o zi.



Boschi explică diferența foarte clar: atunci când apare o modificare, echipa poate imprima imediat o nouă componentă structurală și o poate integra.



Pentru un program de satelit care operează pe termene comerciale agresive, această viteză nu este doar un avantaj — este un avantaj competitiv.



Aceasta este una dintre marile oportunități oferite de fabricația aditivă aerospațială: iterație fără penalizare.

Întrebarea calificării pentru spațiu

Inginerii care analizează fabricația aditivă pun inevitabil aceeași întrebare:



Poate supraviețui în spațiu?



Sidus a răspuns la această întrebare prin date, nu prin presupuneri.



Echipa a primit un grant pentru a dezvolta o platformă experimentală de testare în zbor — o structură care urma să fie trimisă la Stația Spațială Internațională (ISS).



Au prototipat rapid suporturi pentru mostre folosind Markforged Onyx și le-au integrat în experiment.



Planul inițial prevedea aproximativ 15 săptămâni de expunere pe orbită. În realitate, piesele au rămas în exteriorul ISS timp de un an întreg.



În spațiu, materialele sunt supuse unor stresuri constante:

  • radiația solară directă degradează polimerii

  • ciclurile de temperatură provoacă dilatare și contracție extremă

  • vidul evidențiază slăbiciuni ale materialelor



Când mostrele s-au întors pe Pământ, unele materiale prezentau degradări vizibile.



Piesele din Onyx nu.



Potrivit lui Boschi, nu s-a observat nicio diferență măsurabilă între piesele care au stat un an în spațiu și cele proaspăt imprimate.

  • fără compromiterea structurii

  • fără degradare a suprafeței

  • fără comportamente neașteptate ale materialului



Pentru fabricația aditivă aerospațială, o astfel de validare în condiții reale valorează mai mult decât orice fișă tehnică.



Ea demonstrează că piesele compozite imprimate 3D, proiectate corect, pot funcționa pe orbită.



Această validare a depășit faza de testare: trei sateliți LizzieSat au fost lansați cu succes din 2024 și sunt operaționali pe orbită.

Precizia care permite noi concepte structurale

Unul dintre factorii adesea subestimați ai masei sateliților este hardware-ul, în special elementele de fixare.



Echipa lui Boschi a început să își pună o întrebare simplă:



Ce-ar fi dacă am elimina complet șuruburile?

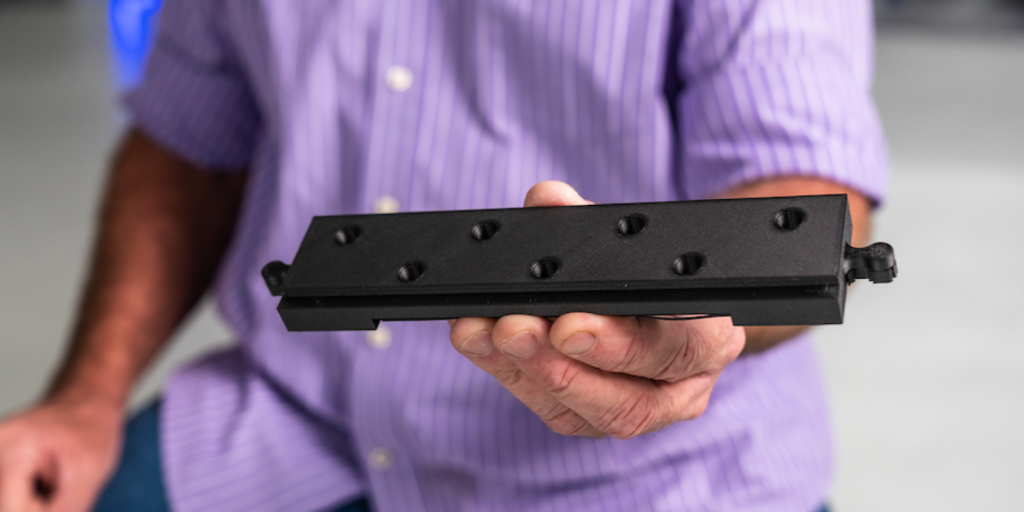

Profitând de libertatea de proiectare oferită de fabricația aditivă, ei au integrat elemente de îmbinare interblocante direct în componentele structurale.



Piesele glisează în poziție și se blochează cu toleranțe de aproximativ 0,0001 inch — mai puțin decât grosimea unei foi de hârtie împărțită la trei.



Aceste geometrii ar fi extrem de dificile, dacă nu imposibile, de realizat prin prelucrare tradițională.



Cu imprimarea 3D industrială cu fibră continuă, ele devin repetabile și fiabile.



Prin eliminarea elementelor de fixare inutile și integrarea lor în structura piesei, echipa a redus masa fără a compromite rezistența structurală la încărcările din timpul lansării.



Nu este o simplă îmbunătățire incrementală — este o regândire structurală posibilă datorită fabricației aditive.

Cerințele materialelor aerospațiale: ignifugare și trasabilitate

În aerospațial, rezistența materialului nu este suficientă. Trasabilitatea și conformitatea sunt esențiale, mai ales pentru programe din domeniul apărării, guvernamental sau comercial.

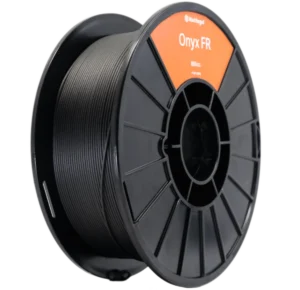

Sidus a trecut la imprimarea componentelor structurale folosind Onyx FR, un material ignifug, și Onyx FR-A, care adaugă trasabilitate completă a materialului.



Marcajul „A” permite urmărirea materialului la nivel de lot până la originea producției — o cerință importantă pentru multe sisteme de calitate aerospațiale.



Dacă apare o fisură sau un eveniment de forfecare, inginerii pot urmări proveniența materialului, analiza cauza și implementa acțiuni corective.



Acest nivel de responsabilitate aliniază fabricația aditivă cu standardele industriei aerospațiale.



Pentru managerii tehnici responsabili de certificare și conformitate, acesta este adesea elementul lipsă în adoptarea fabricației aditive pentru aplicații structurale.



Markforged închide acest decalaj.

Un satelit imprimat 3D ca platformă, nu ca prototip

LizzieSat este proiectat pentru o durată de viață operațională de cinci ani.



Această durată reflectă încrederea nu doar în electronica satelitului, ci și în integritatea structurii sale.



Semnificația mai largă nu este doar faptul că acesta este un satelit imprimat 3D.



Ci faptul că fabricația aditivă aerospațială a permis crearea unei platforme modulare capabile să deservească mai multe industrii și clienți.



În locul unor nave spațiale proiectate individual pentru fiecare misiune, Sidus a creat o arhitectură flexibilă și scalabilă.



Un astfel de model este esențial pe piața spațială comercială, aflată într-o evoluție rapidă.



Și a fost construit, testat, lansat și validat folosind imprimare 3D compozită industrială.

Ce înseamnă acest lucru pentru liderii din inginerie

Multe echipe de inginerie văd încă fabricația aditivă ca pe un instrument de prototipare — util pentru șabloane, dispozitive sau modele conceptuale.



LizzieSat demonstrează însă altceva.



Imprimarea 3D pentru industria aerospațială poate:

  • reduce masa structurală

  • permite geometrii imposibil de realizat prin prelucrare

  • elimina elemente hardware prin sisteme de fixare integrate

  • accelera ciclurile de iterare a designului

  • îndeplini cerințele de ignifugare și trasabilitate

  • rezista unui an de expunere în spațiu



Pentru managerii tehnici care conduc echipe de producție avansată, întrebarea nu mai este dacă fabricația aditivă funcționează în aerospațial.



Întrebarea este dacă concurenții dvs. o folosesc deja pentru a se mișca mai rapid.
