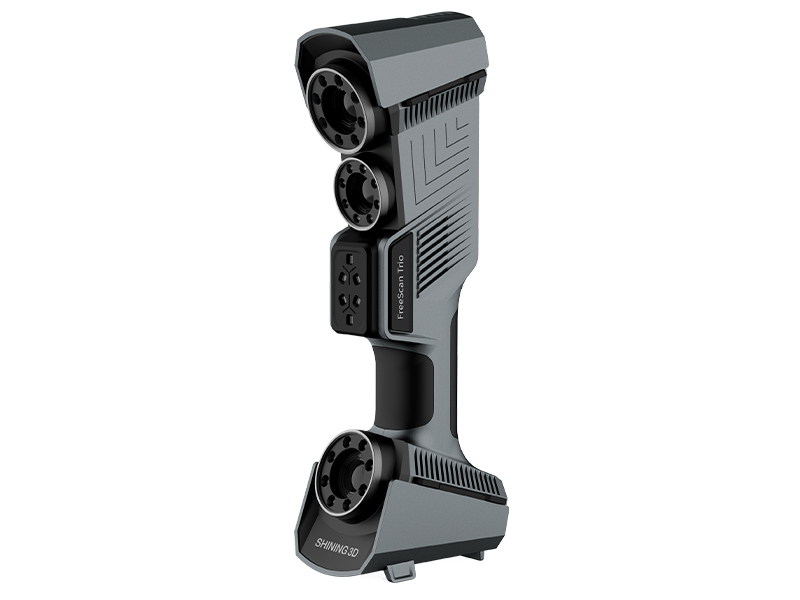

Freescan Trio
Inovația întâlnește fiecare inspecție
Redefinind tehnologia de ultimă generație în metrologia optică 3D, FreeScan Trio este primul scanner 3D portabil din industrie care funcționează fără markeri, integrând tehnologii inovatoare unice pentru a acoperi o gamă largă de aplicații de inspecție.
Echipat cu un sistem laser avansat cu 98 de linii laser și trei camere industriale de 5 megapixeli, permite scanare rapidă fără markeri și obținerea de date precise și fiabile, reducând semnificativ timpul de pregătire, fără a compromite nivelul de detaliu.
Tehnologia brevetată de fotogrammetrie integrată îmbunătățește acuratețea volumetrică, fiind ideală pentru obiecte de dimensiuni mari. FreeScan Trio îmbină perfect precizia cu eficiența, oferindu-vă încredere în realizarea oricărei sarcini de inspecție.
Caracteristici principale
98 linii laser
Tehnologie inteligentă de auto-poziționare
Mod de scanare fără markeri
FreeScan Trio introduce o tehnologie avansată de auto-poziționare inteligentă care simplifică procesul de scanare. Cu 98 de linii laser, elimină necesitatea markerilor și atinge o viteză de scanare de până la 3.010.000 puncte/secundă.
3 camere industriale de 5 MP
Dotat cu trei camere industriale de 5 MP, FreeScan Trio captează cele mai fine detalii și generează date 3D de înaltă calitate.
Captură de detalii la nivel înalt
FreeScan Trio oferă o captură excepțională a detaliilor, asigurând achiziția precisă a datelor atât cu markeri, cât și fără markeri.
Mod pentru găuri adânci
Atât configurația cu 26 de linii laser, cât și modul cu linie laser singulară permit scanarea găurilor, cavităților adânci și pereților subțiri, datorită unghiurilor optimizate ale camerelor și modurilor avansate de scanare.
Fotogrammetrie binoculară brevetată
Configurare rapidă și simplă
Spre deosebire de metodele tradiționale de fotogrammetrie, tehnologia binoculară elimină utilizarea țintelor codificate, reduce timpul de pregătire cu cel puțin 50% și asigură o acuratețe volumetrică ridicată pentru scanarea obiectelor mari.
Rezultate certificate și garantate
FreeScan Trio oferă acuratețe globală constantă și rezultate de scanare fiabile pentru toate proiectele. Laboratorul de acuratețe SHINING 3D, acreditat CNAS conform ISO 17025, asigură calibrarea riguroasă a sistemelor de metrologie optică.
Bazat pe standardele VDI/VDE 2634, laboratorul garantează trasabilitatea proceselor de măsurare și a rezultatelor de calibrare. Sistemul este conform ISO și poate fi integrat cu ușurință în procesele de control al calității existente.
Software FreeScan: intuitiv și puternic
Rezoluție flexibilă – posibilitatea de a modifica rezoluția ulterior, fără reluarea proiectului
Afișare în timp real a datelor mesh – îmbunătățește vizualizarea și reduce timpul de procesare
Vizualizarea calității datelor – permite evaluarea directă a calității scanării
Template-uri personalizate de scanare – asigură consistență și economisește timp
Recunoaștere AI a caracteristicilor – detectare automată a găurilor, sloturilor și contururilor pentru măsurători rapide și precise
Inspecție versatilă la fața locului – simplifică operațiunile și accelerează verificările de calitate
Specificații detaliate
| Shining 3D | Freescan Trio | |||
|---|---|---|---|---|
| Categorie | Specificație | |||
| Moduri de scanare | High Speed | Deep Hole | Detailed | No Markers |
| Sursă de lumină | 26 linii laser | linie singulară | 7 linii paralele | 98 linii laser |
| Distanță de lucru | 300 mm | 300 mm | 200 mm | 300 mm |
| Acuratețe scanare | 0,02mm | |||
| Dimensiuni | 1030 × 670 × 270 mm | |||
| Viteză scanare | până la 3.010.000 puncte/s | |||
| Adâncime scanare | 360 mm | |||
| Câmp vizual (FOV) | 650 × 580 mm | |||
| Acuratețe volumetrică | 0,02 + 0,03 mm/m (0,02 + 0,015 mm/m cu fotogrammetrie) | |||
| Distanță între puncte | 0,01 – 3 mm | |||
| Clasă laser | Clasa II (sigur pentru ochi) | |||
| Conectivitate | USB 3.0 | |||
| Dimensiuni | 331 × 120 × 76 mm | |||
| Greutate | 985 g | |||
| Alimentare | 12V, 5.0A | |||
| Temperatură de operare | 0 – 40°C | |||
| Umiditate | 10 – 90% | |||
| Certificări | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TiSAX | |||
| Certificare acuratețe | VDI/VDE 2634 Partea 3, ISO 10360 (în laborator acreditat ISO 17025) | |||
| Configurație PC recomandată | Sistem de operare: Windows 10, 64-bit, Placă video: NVIDIA GTX/RTX (≥ GeForce RTX 4060), Memorie video: ≥ 8 GB, Procesor: Intel i7-13700H, RAM: ≥ 64 GB | |||
| * Acuratețea este evaluată conform VDI/VDE 2634 Partea 3, în condiții controlate de laborator (20 ± 0,5°C; 40–60% RH), utilizând etaloane trasabile. | ||||
