QUICKSURFACE Pro

Importul datelor scanate

Importați în QUICKSURFACE Pro date scanate cu orice scaner, salvate ca fișiere de tip mesh în formatele STL, OBJ sau PLY. În cazul scanerelor cu rază lungă de acțiune, datele pot fi importate în format PTX. QUICKSURFACE permite încărcarea modelelor poligonale de orice dimensiune.

Editarea modelului poligonal

Instrumentele intuitive de editare a modelelor poligonale din QUICKSURFACE Pro permit reducerea cu ușurință a volumului de date fără pierderea preciziei, umplerea golurilor și eliminarea elementelor aberante ale mesh-ului. Puteți crea modele poligonale etanșe, adecvate pentru imprimare 3D sau inginerie inversă.

Eliminarea caracteristicilor geometrice

QUICKSURFACE Pro poate elimina inscripții, marcaje sau alte caracteristici geometrice. Este suficient să selectați elementul dorit și să utilizați funcția „De-feature” printr-un singur clic.

Extragerea primitivelor geometrice

QUICKSURFACE Pro reconstruiește rapid plane, cilindri, conuri și sfere. De asemenea, puteți crea geometrii de referință, precum linii și puncte, care pot fi utilizate pentru alinierea modelelor poligonale la sistemul global de coordonate sau la alte scanări.

Planul de simetrie

Identificați planul de simetrie al obiectului. Utilizați instrumentul de analiză pentru a verifica precizia poziționării planului. Reglați fin poziția acestuia cu ajutorul comenzilor afișate pe ecran, pentru a obține cele mai bune rezultate.

Aproximarea cu o suprafață

Selectați zona de interes și permiteți software-ului să o aproximeze cu ajutorul unei suprafețe cu formă liberă. Suprafața rezultată este extinsă pentru a putea fi utilizată în operații de decupare. Harta cromatică a abaterilor, afișată în timp real, indică imediat calitatea suprafeței.

Alinierea obiectului

Poziționați obiectul în sistemul global de coordonate cu ajutorul primitivelor geometrice extrase. Definirea interactivă a sistemului de coordonate îi permite utilizatorului să regleze orientarea corectă a obiectului.

Alinierea prin N puncte

În QUICKSURFACE Pro puteți alinia între ele mai multe seturi de date scanate sau puteți alinia datele scanate la un model CAD importat. Selectați cel puțin trei puncte corespondente, iar obiectele vor fi aliniate.

Alinierea fină globală

Optimizați alinierea a două sau mai multe scanări suprapuse ale aceluiași obiect. Funcția inteligentă de aliniere fină globală permite crearea unei scanări complete prin combinarea scanărilor realizate din diferite unghiuri ale aceluiași obiect.

Secționarea 2D

Secționarea interactivă permite extragerea punctelor de referință necesare schițării 2D. Creați interactiv planul de secțiune, aliniat la sistemul global, la planele CAD sau chiar la o curbă. Pentru operațiile de tip loft, puteți crea simultan mai multe secțiuni.

Schițare 2D cu constrângeri

Utilizați instrumentele de cotare și constrângere din QUICKSURFACE Pro pentru a crea schițe precise, la fel ca în orice alt software CAD.

Decalări și modele repetitive în schițele 2D

Creați decalări sau mai multe instanțe ale geometriei cu ajutorul modelelor repetitive liniare și circulare în schițele 2D.

Curbă elicoidală

Utilizați o metodă interactivă avansată pentru crearea curbelor elicoidale destinate filetelor. Măsurați interactiv pasul, definiți punctul de început, punctul final și axa, apoi obțineți rezultatul final. Extindeți curba în mai multe moduri pentru a crea filetul perfect.

Schițare 3D

Desenați curbe cu formă liberă direct pe modelul poligonal de referință. Creați curbe de racordare și pregătiți-le pentru utilizarea ulterioară în operații precum umplerea suprafețelor, generarea formelor libere din schițe 3D sau alte operații CAD de modelare a suprafețelor.

Umplerea suprafețelor

Creați suprafețe delimitate pe baza schițelor 3D și obțineți în același timp forma suport optimă, adaptată datelor de referință, pentru rezultate cât mai precise.

Suprafețe de tip loft și sweep

Creați suprafețe prin operații de tip loft, sweep sau pipe. Uniți suprafețele sau utilizați-le în operații de decupare.

Suprafețe extrudate și de revoluție

Creați suprafețe sau corpuri solide prin extrudare și revoluție. Aplicați unghiuri de înclinare și utilizați opțiunea de ajustare automată pentru rezultate optime.

Operații de decupare și operații booleene

În QUICKSURFACE Pro puteți crea suprafețe sau corpuri solide utilizând operații de decupare reciprocă ori operații booleene aplicate corpurilor solide. Afișarea cromatică și instrumentele de diagnosticare permit identificarea problemelor în timpul efectuării acestor operații.

Racordări și teșituri

Operațiile de racordare și teșire includ un instrument de analiză în timp real. Deplasați săgeata pentru a defini pe ecran raza racordării și observați instantaneu abaterea racordării față de modelul poligonal de referință, totul în timp real.

Modele repetitive

Creați modele repetitive ale obiectelor prin dispunerea acestora în configurații liniare sau circulare. De asemenea, puteți utiliza oglindirea obiectelor pentru a obține simetria necesară.

Decuparea modelului poligonal cu primitive geometrice

Divizați modelul poligonal cu ajutorul primitivelor CAD, pentru a permite transformarea rapidă a formelor organice în corpuri CAD prin generarea automată a suprafețelor.

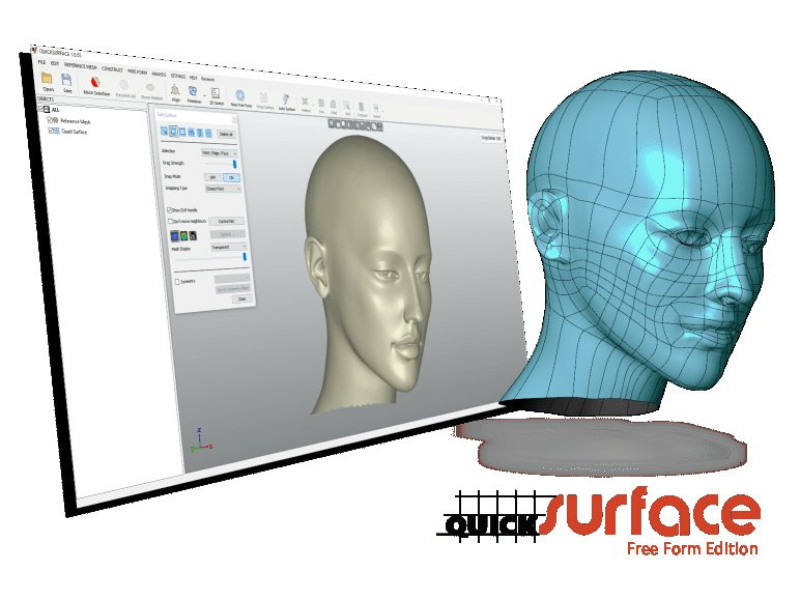

Modelarea cu forme libere

Funcția Quad Surface permite reconstruirea suprafețelor cu forme libere, lucru care nu poate fi realizat prin metodele standard de modelare a suprafețelor. Tehnologia proprie de ajustare la modelul poligonal permite chiar și utilizatorilor fără experiență avansată să creeze cu ușurință forme complexe, o funcționalitate unică, indisponibilă în alte soluții.

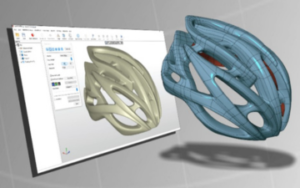

Generarea automată a suprafețelor

Creați suprafețe pe forme organice printr-un singur clic, fără a fi necesară intervenția utilizatorului. Algoritmul avansat de generare automată a suprafețelor optimizează și reduce la minimum numărul de petice NURBS rezultate. Calitatea continuității suprafeței este G2 în toate zonele și G1 în punctele extraordinare.

Analiza abaterilor în timp real

Harta cromatică a distanțelor din QUICKSURFACE Pro, optimizată pentru viteză și afișată în timp real, îi permite utilizatorului să mențină controlul asupra întregului proces și să obțină rezultate de maximă precizie.

Îngroșarea formelor libere

Datorită algoritmilor inteligenți avansați, suprafețele cu forme libere pot fi îngroșate cu ușurință.

Modelare parametrică hibridă

Pe lângă modelarea parametrică a caracteristicilor standard, software-ul permite crearea modelelor CAD prin combinarea formelor libere cu elemente prismatice. Utilizatorii pot reveni asupra suprafețelor cu forme libere și le pot modifica atunci când este necesar, asigurând reconstruirea ușoară a rezultatului final.

Aplatizarea suprafețelor

Transformați o suprafață într-o schiță 2D plană. Exportați rezultatul în format DXF sau IGES, pentru utilizarea în orice alt software 2D.

Analiza abaterilor

Controlați precizia reconstrucției cu ajutorul hărții cromatice eficiente a distanțelor. Comparați modelul CAD cu modelul poligonal de referință în orice etapă a procesului.

Analiza unghiurilor de înclinare

Pregătiți modelul pentru fabricație prin verificarea unghiurilor de înclinare necesare atunci când piesa urmează să fie utilizată în procese de turnare în matriță.

Conectarea cu alte aplicații CAD

În QUICKSURFACE Pro puteți exporta suprafețele reconstruite sau modelele solide pentru utilizarea în alte aplicații, folosind formatele standard industriale STEP sau IGES.
