SHINING 3D lansează EinScan Trak: primul sistem de tracking din lume wireless, cu două moduri de utilizare și fără markeri

Trak activ, markeri eliminați

Bazându-se pe o experiență de peste 20 de ani în domeniul digitizării 3D de înaltă precizie, SHINING 3D, furnizor global de încredere de soluții profesionale de scanare 3D, prezintă EinScan Trak – primul sistem de tracking din lume wireless, cu două moduri de utilizare și fără markeri.

Conceput pentru a simplifica procesele de scanare 3D la scară largă și pentru a gestiona fără dificultate atât scene extinse, cât și obiecte de dimensiuni reduse, EinScan Trak combină un sistem optic de tracking cu un scaner portabil inovator și detașabil. Astfel, utilizatorii pot scana eficient obiecte de mari dimensiuni în modul tracking și pot utiliza scanerul laser portabil pentru captarea localizată a detaliilor fine.

Datorită sistemului de tracking fără markeri, EinScan Trak permite scanarea directă a suprafețelor obiectelor mari, fără aplicarea markerilor de poziționare pe obiect. În același timp, modul de scanare portabilă permite scanarea fără markeri cu laser albastru a suprafețelor cu caracteristici geometrice bogate. Astfel, procesele de lucru fără markeri pot fi utilizate eficient atât în modul tracking, cât și în modul de scanare portabilă, reducând semnificativ timpul de pregătire și îmbunătățind productivitatea generală.

Prin cele trei moduri de scanare laser, funcționarea wireless, configurațiile hardware flexibile și integrarea inteligentă a proceselor de lucru, EinScan Trak oferă o soluție profesională de digitizare pentru inginerie inversă, personalizare auto, conservarea patrimoniului cultural, proiectare inginerească și digitizarea obiectelor de mari dimensiuni.

Un singur sistem, două moduri de lucru

Tracker și scaner sferic pentru obiecte mari, scaner portabil pentru flexibilitate maximă

În cazul profesioniștilor care utilizează sisteme de tracking 3D, soluțiile tradiționale de scanare la scară largă necesită adesea echipamente diferite pentru sarcini diferite, configurații complexe și un timp considerabil de pregătire. Seria EinScan Trak simplifică acest proces prin integrarea a două fluxuri de scanare într-un singur sistem.

Modul tracking

În modul tracking, scanerul sferic funcționează wireless împreună cu trackerul 3D, oferind o scanare rapidă și extinsă a obiectelor de dimensiuni medii și mari. Soluția este potrivită pentru aplicații precum scanarea caroseriilor auto, modificările aftermarket, bărcile rapide și iahturile private.

Trackerul 3D este un dispozitiv optic avansat care urmărește cu precizie poziția și orientarea scanerului sferic cu ajutorul markerilor retroreflectorizanți integrați. Astfel, urmărirea nu mai depinde de existența unor caracteristici geometrice continue sau de markeri aplicați pe obiect.

Această tehnologie permite un proces de scanare „leapfrog” mai flexibil, prin care utilizatorii se pot deplasa eficient între diferitele zone de scanare, menținând în același timp o captare stabilă și fiabilă a datelor pe întreaga suprafață a obiectelor mari.

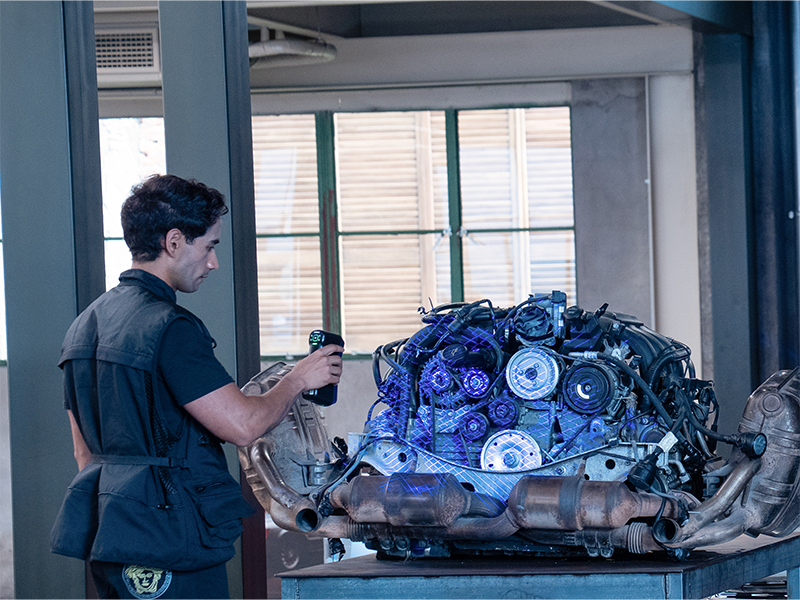

Modul de scanare portabilă

Pentru sarcinile care necesită o rază mai mare de acțiune și flexibilitate sporită, scanerul poate fi detașat rapid și utilizat independent ca scaner laser portabil wireless.

Acest mod este deosebit de eficient pentru captarea datelor de la componente mecanice mici, cavități adânci, spații înguste și alte zone greu accesibile. Atunci când este utilizat ca scaner portabil, echipamentul nu necesită instalarea trackerului, fiind mai ușor de configurat, transportat și utilizat.

Utilizatorii pot trece de la modul tracking la modul de scanare portabilă în cadrul aceluiași proiect, asigurând captarea completă a datelor și sporind flexibilitatea și eficiența procesului de lucru.

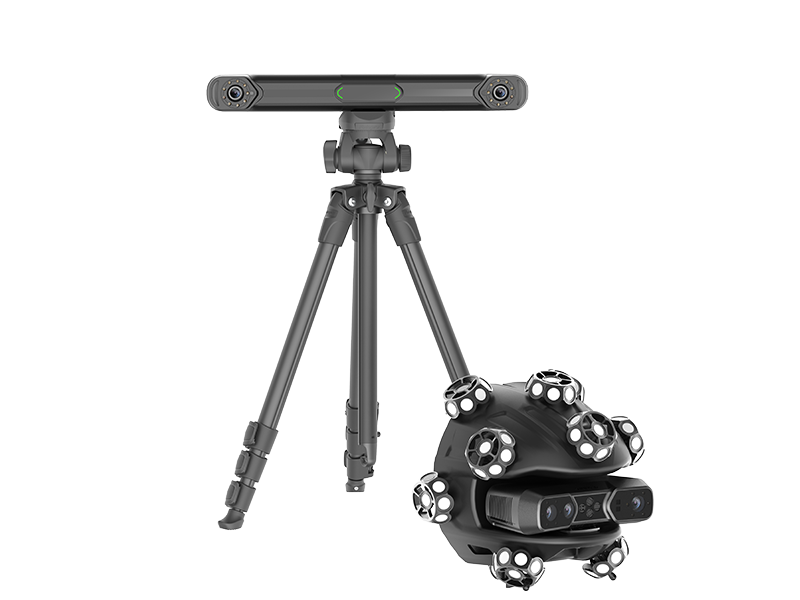

Componentele sistemului de tracking

EinScan Trak este un sistem de scanare și tracking 3D construit în jurul a două componente atent coordonate: un tracker optic și un modul de scanare sferic, conceput pentru acoperirea eficientă a suprafețelor. Modulul sferic integrează un scaner portabil detașabil, care poate fi îndepărtat și utilizat independent.

Scanerul integrează două camere de profunzime de 2 MP și o cameră de textură de 5 MP, pentru captarea simultană a geometriei și a culorilor.

Sistemul său de proiecție laser include:

linii laser încrucișate pentru scanare de înaltă eficiență;
linii laser paralele pentru captarea detaliilor fine;
o singură linie laser pentru scanarea caracteristicilor adânci.

Fiecare mod este optimizat pentru aplicații specifice. Trackerul este echipat, de asemenea, cu o cameră de profunzime de 5 MP, pentru îmbunătățirea performanței de tracking și a captării spațiale.

Trei moduri cu laser albastru, concepute pentru cerințe diverse

Eficiență ridicată, detalii fine și cavități adânci

EinScan Trak integrează trei moduri dedicate de scanare laser, adaptate diferitelor tipuri de aplicații.

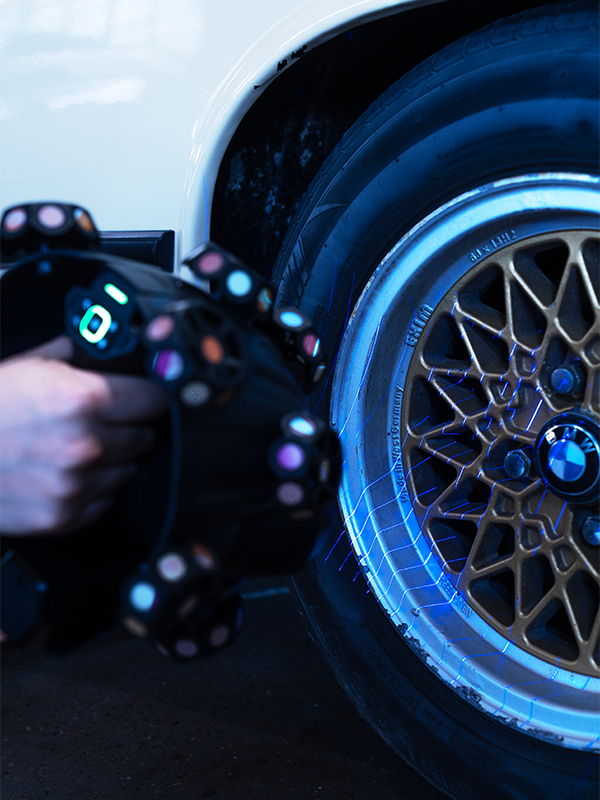

Linii laser încrucișate

Proiectorul cu linii laser încrucișate este conceput pentru scanare rapidă și eficiență maximă. EinScan Trak dispune de 19 + 19 linii laser.

Numărul mai mare de linii laser permite captarea unei cantități mai mari de date în fiecare cadru, asigurând o achiziție mai rapidă a datelor și o urmărire mai fluidă. Suprafața de acoperire extinsă oferită de configurația Pro îmbunătățește suplimentar eficiența scanării și productivitatea generală.

7 linii laser paralele

Acest mod utilizează 7 linii laser paralele și este conceput pentru captarea cu o claritate deosebită a muchiilor și a detaliilor fine. Este recomandat în special pentru inginerie inversă, componente mecanice și procese de măsurare.

Modul permite captarea precisă a muchiilor, contururilor și caracteristicilor complexe ale suprafețelor, ajutând utilizatorii să obțină date de înaltă calitate pentru aplicațiile în care nivelul de detaliu este esențial.

O singură linie laser

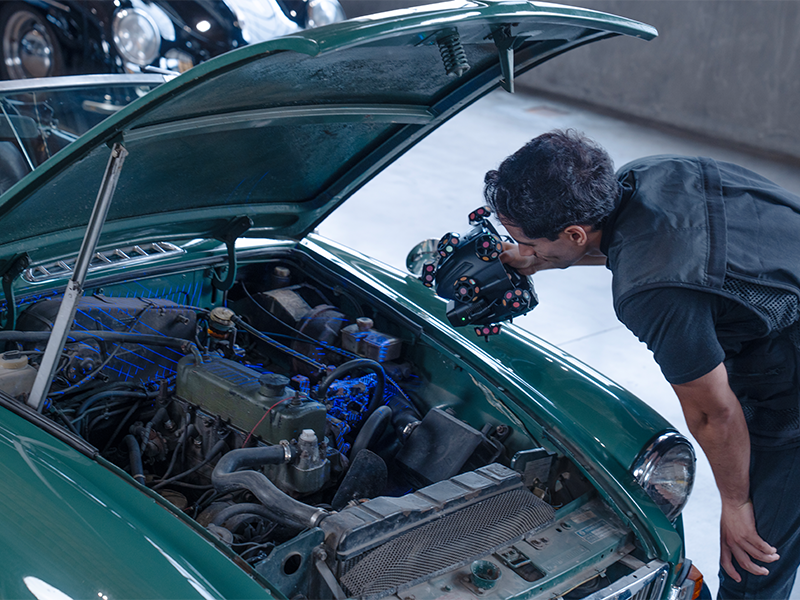

Optimizat pentru scenarii dificile de scanare, modul cu o singură linie laser excelează în captarea datelor din găuri adânci, canale înguste, structuri interne și alte geometrii greu accesibile.

Prin extinderea accesibilității scanării în zone care sunt adesea problematice pentru metodele convenționale, acest mod permite obținerea unor date detaliate și fiabile pentru componente complexe și proiecte exigente de inginerie inversă.

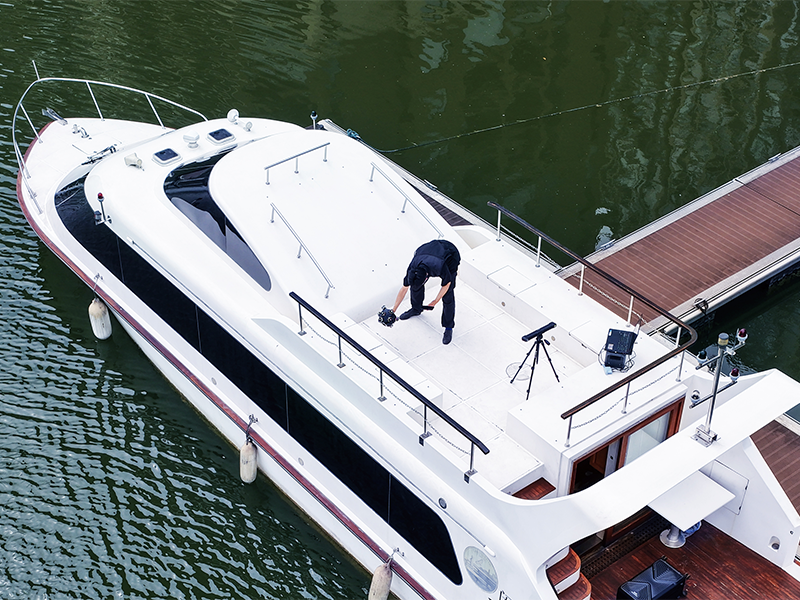

Scanarea wireless a suprafețelor extinse

EinScan Trak este proiectat pentru procese de scanare flexibile și poate funcționa atât wireless, cât și prin cablu. Utilizatorii se pot deplasa liber în diferite medii de lucru, fără limitările impuse de cabluri.

Sistemul combină scanarea rapidă pe suprafețe extinse cu posibilitatea captării locale a detaliilor de înaltă precizie. Astfel, obiectele pot fi scanate integral și eficient, fără a renunța la reconstrucția detaliilor fine acolo unde aceasta este necesară.

Echipat cu o baterie de mare capacitate și un modul de comunicație Wi-Fi 6, sistemul se conectează prin intermediul unei rețele LAN independente și realizează automat asocierea componentelor la pornire. Acest lucru asigură o scanare wireless stabilă și fluentă, pe o rază de până la 4 metri.

Alinierea precisă a mai multor proiecte permite combinarea fără întreruperi a seturilor de date captate din diferite poziții ale trackerului, pe baza caracteristicilor geometrice, fără aplicarea markerilor pe obiect. Astfel, este menținut un nivel constant de detaliu în proiectele de scanare la scară largă.

Funcția Hybrid Leapfrog extinde și mai mult flexibilitatea procesului, permițând repoziționarea continuă a trackerului, fără întreruperea urmăririi și fără compromiterea stabilității măsurătorilor. În acest mod, raza efectivă de scanare poate fi extinsă semnificativ pentru digitizarea suprafețelor mari.

EinScan Trak atinge o viteză de scanare de până la 2.900.000 de puncte pe secundă, permițând captarea rapidă și eficientă a obiectelor de mari dimensiuni și accelerând proiectele complexe de scanare.

Scanare 3D fără markeri în toate scenariile de utilizare

Aplicarea markerilor a reprezentat în mod tradițional una dintre cele mai consumatoare de timp etape ale scanării 3D. În numeroase aplicații, precum restaurarea vehiculelor de epocă, conservarea patrimoniului cultural și digitizarea operelor de artă, aplicarea markerilor poate fi dificilă, nedorită sau chiar interzisă, din cauza naturii și valorii obiectelor scanate.

EinScan Trak răspunde acestor provocări prin tehnologii avansate de scanare fără markeri. Scanarea fără markeri este disponibilă atât în modul tracking, prin sistemul Marker-Free Tracking, cât și în modul de scanare portabilă, datorită tehnologiei laser fără markeri dezvoltate de SHINING 3D.

În cazul obiectelor cu caracteristici geometrice bogate și nerepetitive, scanerul portabil utilizează particularitățile suprafeței pentru urmărire și aliniere. Utilizatorii pot începe scanarea imediat, fără pregătiri suplimentare. Pentru aplicațiile care necesită cel mai ridicat nivel de detaliu, markerii globali rămân disponibili ca opțiune.

Crearea eficientă a modelelor 3D complete

Scanare flexibilă și îmbinare inteligentă

EinScan Trak combină acoperirea suprafețelor mari cu posibilitatea captării detaliilor fine în cadrul aceluiași proiect.

În timpul scanării, utilizatorii pot selecta rezoluții diferite și pot aplica funcția Local Resolution în zonele care necesită un nivel mai ridicat de detaliu. Această abordare oferă un proces mai flexibil, care păstrează echilibrul dintre viteză și precizie.

Cu o rază de scanare de până la 4 metri și o rezoluție de până la 0,05 mm, sistemul permite atât scanarea eficientă a obiectelor de mari dimensiuni, cât și captarea cu precizie ridicată a detaliilor.

Datele obținute în modul tracking și în modul de scanare portabilă pot fi îmbinate eficient în cadrul aceluiași proiect. Sistemul asigură compatibilitatea datelor provenite din diferitele moduri laser. Acest flux de lucru simplificat reduce datele redundante și permite crearea mai eficientă a unor modele 3D complete și unitare.

Proces de lucru wireless, flexibil și foarte adaptabil

EinScan Trak este proiectat să funcționeze fiabil în medii reale de lucru, inclusiv în condiții dificile.

Capacitățile sale avansate permit captarea stabilă a datelor de pe suprafețe problematice, precum materiale negre, finisaje reflectorizante, componente metalice și jante auto. Pierderile de date sunt reduse, iar necesitatea pregătirii suprafețelor este diminuată.

Această versatilitate permite utilizatorilor să abordeze cu încredere o gamă mai largă de aplicații de scanare în domeniile industrial, auto și ingineresc.

Sistemul oferă performanțe fiabile atât în interior, cât și în exterior, inclusiv în medii exterioare cu o intensitate luminoasă de până la 110.000 lux.

Bateria permite până la 5,5 ore de funcționare în modul tracking și până la 3,5 ore în modul de scanare portabilă. Bateriile pot fi înlocuite în timpul funcționării, contribuind la desfășurarea neîntreruptă a proceselor de lucru.

Construcția robustă din fibră de carbon oferă o durabilitate excelentă, menținând în același timp portabilitatea necesară transportului și utilizării pe teren.

Scanare flexibilă, măsurare precisă și inginerie inversă simplificată

Soluție profesională integrată pentru măsurare: EXMeasure

Măsurători precise. Rapoarte vizuale clare.

Pentru a răspunde unor cerințe diverse de măsurare și pentru a oferi o experiență de lucru superioară, EinScan Trak se integrează perfect cu EXMeasure, un software profesional de măsurare 3D.

Software-ul acceptă mai multe metode de aliniere a modelelor și permite crearea caracteristicilor geometrice precum puncte, linii, plane, cilindri, sfere și alte elemente. Astfel, oferă o bază flexibilă pentru analiza dimensională.

Cu ajutorul EXMeasure, utilizatorii pot realiza printr-un singur clic o comparație prin hartă cromatică între modelul de referință și modelul măsurat.

Secțiunea dedicată verificărilor GD&T permite măsurarea planeității, paralelismului, cilindricității și a altor parametri geometrici. De asemenea, utilizatorii pot determina rapid unghiurile, suprafețele și volumele modelului sau pot simula măsurători cu șublerul pentru diametre, lungimi și alte dimensiuni.

EXMeasure oferă un set complet de instrumente într-un flux de lucru simplificat. Împreună cu generarea rapoartelor vizuale, software-ul permite comunicarea mai clară și mai eficientă a rezultatelor măsurătorilor, accelerând procesele de control al calității și verificare inginerească.

Inginerie inversă simplificată. Modele pregătite pentru CAD.

Pentru a conecta datele 3D scanate de înaltă calitate cu procesele CAD ulterioare, EinScan Trak se integrează perfect cu seria de aplicații EXModel.

Software-ul oferă instrumente eficiente pentru:

editarea rețelelor poligonale;
alinierea sistemelor de coordonate;
extragerea primitivelor geometrice;
realizarea secțiunilor transversale;
crearea schițelor 2D și 3D;
modelarea liberă;
generarea automată a suprafețelor;
reconstrucția bazată pe caracteristici geometrice.

Aceste funcții oferă o bază flexibilă pentru inginerie inversă și reproiectarea produselor.

Cu EXModel, utilizatorii pot transforma rețelele complexe obținute prin scanare în geometrii editabile și pregătite pentru CAD. De asemenea, pot crea referințe pe baza unei game largi de elemente geometrice și pot construi suprafețe și profile precise pentru dezvoltarea ulterioară a proiectului.

Prin exportul în formate CAD standard și transferul simplificat al caracteristicilor, EXModel ajută utilizatorii să transforme mai eficient datele scanate în modele digitale pregătite pentru fabricație. Astfel, sunt accelerate procesele de inginerie inversă, optimizare a proiectării și validare a producției.

Aplicații în numeroase industrii

Conceput pentru a se adapta unor cerințe diverse de scanare, EinScan Trak ajută profesioniștii din diferite industrii să digitizeze lumea fizică într-un mod mai eficient și mai flexibil.

De la personalizări specifice diferitelor industrii și proiectarea de produse, până la design industrial și măsurători inginerești, sistemul oferă un flux de lucru fiabil și simplificat pentru captarea datelor 3D precise.

Dincolo de aplicațiile industriale, capacitatea sa de a captura atât geometrii precise, cât și informații cromatice realiste îl recomandă pentru crearea activelor digitale destinate aplicațiilor AR, VR și altor tipuri de conținut digital.

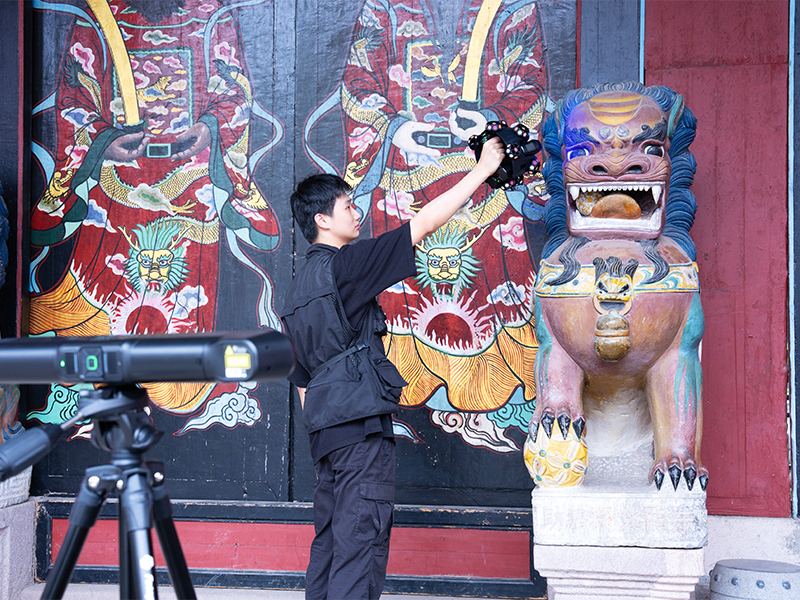

În același timp, sistemul deschide noi posibilități în domenii precum conservarea patrimoniului cultural, digitizarea operelor de artă, educația și cercetarea științifică, făcând tehnologia avansată de digitizare 3D accesibilă unui număr și mai mare de utilizatori.

Extinderea viitorului digitizării 3D profesionale

Începând din anul 2004, SHINING 3D s-a dedicat dezvoltării unor soluții hardware și software avansate, dar accesibile, pentru scanare 3D. Compania a construit o bază solidă în cercetarea, dezvoltarea și fabricarea soluțiilor profesionale de digitizare 3D.

În ultimele două decenii, tehnologiile sale au susținut activitatea profesioniștilor dintr-o gamă largă de industrii, inclusiv metrologie industrială, inspecția completă a suprafețelor, modelare 3D, inginerie inversă și stomatologie digitală. Astfel, SHINING 3D a devenit un furnizor global de încredere în domeniul soluțiilor profesionale de scanare 3D.

Prin lansarea EinScan Trak, SHINING 3D face un nou pas decisiv în evoluția digitizării 3D profesionale.

Wireless, fără markeri și conceput pentru complexitatea aplicațiilor reale de scanare, EinScan Trak reunește viteza, flexibilitatea și precizia cerute de ingineria modernă într-o singură platformă integrată.

Indiferent dacă este utilizat pentru captarea detaliilor mecanice complexe sau pentru digitizarea unor obiecte industriale de mari dimensiuni, EinScan Trak le permite profesioniștilor să lucreze mai rapid, mai eficient și cu mai multă încredere într-o gamă largă de proiecte de digitizare.

Specificații

Shining 3D	EinScan Trak
Mod de lucru	Modul tracking	Modul de scanare portabilă
Mod scanare	Laser	Laser
Sursă de lumină	19 + 19 linii laser încrucișate / 7 linii laser paralele / o singură linie laser
Precizie volumetrică	Până la 0,1 mm
Rezoluție	0,05–10 mm
Viteză scanare	2.630.000 puncte/s
Distanță de lucru	Distanță de tracking: 800–4.000 mm	100–500 mm
Câmp vizual maxim (FOV)	4.796 × 4.174 mm la 4.000 mm	547 × 463 mm la 500 mm
Volum de tracking	15 m³	-
Mod de aliniere	Tracking / markeri globali	Markeri / markeri globali / caracteristici geometrice
Rezoluția camerelor	Camerele trackerului: 2 × 5 MP	Camere de profunzime: 2 × 2 MP; cameră de textură: 1 × 5 MP
Formate de export	STL, OBJ, PLY, 3MF, ASC
Clasa laserului	Clasa 2
Condiții de funcționare	Temperatură: între -10 și 40 °C
Display	6.4” AMOLED 2K touchscreen	6.4” AMOLED 2K touchscreen
Certificări	CE, FCC, RoHS, WEEE, FDA, SRRC, IP50
Configurație minimă pentru PC	Windows 10/11 (64-bit); Graphics Card: NVIDIA GeForce RTX 3060; VRAM: 6 GB or above; RAM: 32 GB or above, DDR5 dual-channel; Interface: USB 3.0; LAN; Processor: 13th Gen Intel® Core™ i7-13650HX or above
Sursă de alimentare	Până la 5,5 ore de utilizare continuă; tracker: 2 baterii de 5.400 mAh; scaner: 2 baterii de 5.400 mAh	Până la 3,5 ore de utilizare continuă; 1 baterie de 5.400 mAh
Interfață	2 × USB Type-C	1 × USB Type-C
Dimensiuni	Tracker: 462 × 68 × 54 mm	Scaner portabil: 199 × 193 × 172 mm; scaner sferic: 244 × 186 × 238 mm
Greutate netă	Tracker: 1,02 kg	Scaner sferic: 1,46 kg; scaner portabil: 0,48 kg
